Холодный расчет: выбираем компрессор для холодильной системы

Введение: Сердце холодильной машины

В основе любой холодильной установки — от бытового кондиционера до огромного промышленного морозильника — лежит компрессор. Его задача проста и сложна одновременно: создавать разность давлений, заставляя хладагент циркулировать по замкнутому контуру, отбирая тепло и отдавая его наружу. Однако то, как именно компрессор выполняет эту работу, кардинально меняет характер всей системы.

На сегодняшний день рынок доминируют три инженерные концепции: поршневая, винтовая и спиральная (скролл). Каждая из них — это не просто способ сжатия газа, а целая философия, диктующая условия по надежности, стоимости, уровню шума и даже сложности обслуживания. Разберем их по косточкам, чтобы понять, какой «кит» держит именно ваш холод.

Глава 1. Поршневой компрессор: Ветеран с тяжелым характером

Это старейшая и наиболее изученная технология. Представьте себе двигатель внутреннего сгорания, работающий в обратную сторону. Здесь коленчатый вал приводит в движение поршень, который ходит вверх-вниз внутри цилиндра.

Как это работает: Цикл состоит из четырех тактов. При движении поршня вниз создается разрежение, открывается впускной клапан, и газ всасывается. Затем поршень идет вверх, клапаны закрываются, и газ сжимается до тех пор, пока давление не откроет нагнетательный клапан — и порция хладагента под высоким давлением отправляется в конденсатор. И так сотни раз в минуту.

Плюсы, за которые его любят:

• Универсальность и цена. Это самый дешевый тип компрессора при покупке. Он всеяден: работает практически на любых хладагентах, включая старые и экзотические.
• Ремонтопригодность. Конструкция изучена до винтика. В случае поломки (износ колец, клапанов) его чаще всего можно разобрать, заменить детали и собрать заново, не выбрасывая весь агрегат.
• Высокое давление. Поршневые машины способны развивать очень высокое давление нагнетания, что незаменимо в некоторых специфических промышленных процессах.

Минусы, которые вынуждают искать альтернативы:

• Шум и вибрация. Возвратно-поступательные движения массивных деталей создают настоящий «грохот» (уровень шума нередко превышает 80 дБА). Такой агрегат лучше выносить в отдельное машинное отделение, чтобы не мешать персоналу.
• Прихотливость к жидкости. Главный враг поршневика — гидроудар. Если в цилиндр попадет жидкий, неиспарившийся хладагент, поршень просто сломает клапанную плиту, так как жидкость несжимаема.
• Износ. Из-за постоянного трения колец и ударов клапанов агрегат требует регулярного технического обслуживания и замены расходников.

Вердикт: Поршневой компрессор — это «рабочая лошадка» там, где критична цена вопроса, шум не имеет значения, а на первое место выходит способность выдавать высокое давление.

Глава 2. Винтовой компрессор: Трудоголик индустриального масштаба

Если поршневой компрессор работает рывками, то винтовой — это образец плавности и непрерывности. Его главные действующие лица — два массивных ротора (ведущий и ведомый), которые вращаются навстречу друг другу, словно шестерни.

Как это работает: Газ попадает во впадины между зубьями роторов со стороны всасывания. По мере вращения зубья перекрывают всасывающее окно, и хладагент «запечатывается» внутри. Далее он движется вдоль оси винтов к выходу, при этом объем полостей постепенно уменьшается — происходит сжатие. В конечной точке газ под давлением выталкивается в нагнетательный патрубок. Этот процесс идет без остановок и пульсаций.

Плюсы, за которые его ценят в промышленности:

• Неубиваемая надежность. Здесь практически нет возвратно-поступательных частей и клапанов, которые устают и ломаются. Эти машины созданы для работы 24/7, 365 дней в году.
• Стабильность потока. Отсутствие пульсаций давления благотворно сказывается на всей гидравлической системе.
• Мощность. Это основной тип для больших холодопроизводительностей (от 20 до 1200 кВт и выше). Если вам нужно заморозить огромный цех — это выбор номер один.
• Регулировка. Винтовые агрегаты легко поддаются бесступенчатой регулировке производительности, подстраиваясь под текущие тепловые нагрузки.

Минусы, о которых стоит знать:

• Сложная масляная система. Зазоры между роторами невозможно сделать абсолютно герметичными, поэтому для уплотнения, смазки и отвода тепла используется масло. Оно впрыскивается прямо в камеру сжатия. Из-за этого на выходе нужен огромный и дорогой маслоотделитель, а также система рециркуляции масла.
• Габариты и цена. Они крупнее и значительно дороже поршневых аналогов той же мощности. Обслуживание требует высокой квалификации.

Вердикт: Это выбор больших предприятий и центральных кондиционеров. Где нужна сила и выносливость, а не компактность и тишина.

Глава 3. Спиральный компрессор (Скролл): Интеллектуал с бесшумным нравом

Это самая молодая и технологичная конструкция. Здесь нет ни поршней, ни винтов. Есть две спирали (одна неподвижная, другая подвижная), вставленные друг в друга наподобие улитки.

Как это работает: Подвижная спираль не вращается, а совершает орбитальное движение (покачивается по кругу). При этом она создает серповидные карманы, которые «запечатываются» снаружи. По мере движения спирали эти карманы сдвигаются от периферии к центру, и их объем плавно уменьшается. В центре спирали газ достигает максимального давления и выходит через центральное отверстие нагнетания.

Плюсы, сделавшие его стандартом для кондиционеров:

• Абсолютная тишина. Уровень шума может опускаться до 48 дБА. Нет вибраций, нет клапанных ударов — идеально для установки в жилых и офисных помещениях.
• Высокий КПД. Из-за отсутствия «мертвого объема» (как у поршневого) и минимального количества трущихся частей, скролл показывает наилучший энергетический КПД среди всех трех типов в своем диапазоне мощностей.
• Терпимость к жидкости. Если в спираль попадает капля жидкого фреона, подвижная спираль может слегка раздвинуться (благодаря специальному механизму согласования), пропуская жидкость без поломки. Для поршневика это был бы гидроудар.
• Простота. Деталей в три раза меньше, чем в поршневом агрегате, что дает огромный ресурс надежности.

Минусы, которые сдерживают экспансию:

• Мощность ограничена. Один скролл обычно «тянет» до 40–50 кВт. Для больших мощностей их соединяют по несколько штук в параллельные блоки (мультискроллы), что удорожает установку.
• Ремонт невозможен. Это герметичные аппараты. Если он сломался (сгорела обмотка или сломалась спираль), его не разбирают, а меняют целиком. Ремонт в полевых условиях часто экономически нецелесообразен.
• Требовательность к монтажу. Спирали производятся с ювелирной точностью, и перегрев при пайке труб может вывести их из строя.

Вердикт: Это бессменный лидер в сегменте кондиционирования воздуха, тепловых насосов и премиального коммерческого оборудования, где на первом месте стоят тишина и эффективность.

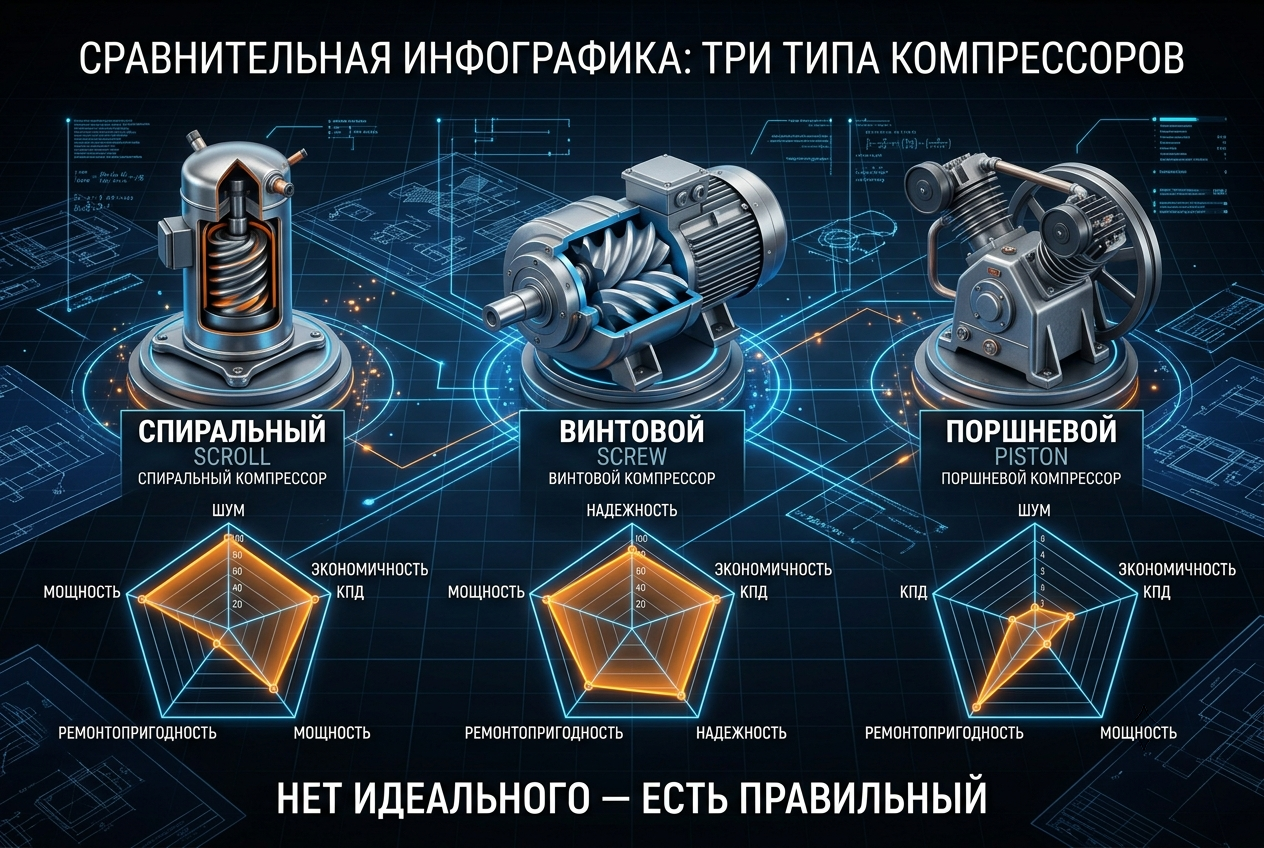

Итоговое резюме: Сводная таблица параметров

Чтобы окончательно расставить точки над i, оценим каждого «кита» по пяти ключевым критериям:

1. Уровень шума: Спиральный — тише всех; Винтовой — средний, но с характерным гудением; Поршневой — самый шумный и вибрирующий.
2. Надежность в долгой работе: Винтовой и Спиральный выигрывают у Поршневого из-за минимального количества трущихся частей и отсутствия клапанов.
3. Стоимость ремонта: Поршневой — ремонт дешев и доступен (замена колец/клапанов); Винтовой — дорог, но возможен; Спиральный — чаще всего не ремонтируется, меняется модуль.
4. Эффективность (КПД): Спиральный — максимальный; Винтовой — высокий; Поршневой — самый низкий из-за потерь на трение и мертвый объем.
5. Спектр мощностей: Поршневой покрывает все, но уступает в верхах; Винтовой — «король» высоких мощностей; Спиральный — эффективен в малом и среднем диапазоне.

Золотое правило выбора звучит так: Поршневой берите, если бюджет ограничен, и вы готовы мириться с шумом ради ремонтопригодности. Винтовой — если требуется гигантская производительность и бесперебойная работа. Спиральный — если вы цените тишину, современность и экономию электроэнергии в пределах средних нагрузок. А помните: идеального на все случаи жизни компрессора не существует — есть лишь правильно подобранный под конкретную задачу.
