Компрессорно-конденсаторные блоки (ККБ): сердце промышленной холодильной установки

В мире промышленного холода и систем кондиционирования есть оборудование, которое остается «за кадром», но без него невозможно представить работу ни одной холодильной камеры или системы охлаждения. Речь идет о компрессорно-конденсаторных блоках (ККБ) — ключевых элементах холодильных установок, которые обеспечивают циркуляцию хладагента и отвод тепла. Компания «Регион Холод» предлагает широкий выбор холодильных агрегатов ККБ для промышленного и коммерческого применения. В этой статье мы расскажем, что такое холодильная установка и ККБ, какие они бывают и где применяются.

Что такое холодильная установка?

Холодильная установка — это устройство, служащее для отвода теплоты от охлаждаемого объекта при температуре более низкой, чем температура окружающей среды. Холодильные установки работают по принципу теплового насоса: они отнимают теплоту от охлаждаемого объекта и с затратой энергии (механической, тепловой и т. д.) передают её охлаждающей среде (обычно воде или окружающему воздуху), имеющей более высокую температуру.

Процессы, происходящие в холодильных установках, являются частным случаем термодинамических процессов — последовательного изменения параметров состояния рабочего вещества: температуры, давления, удельного объема, энтальпии. Холодильные установки используются для получения температур от +10°С до -150°С. Область более низких температур относится к криогенной технике. Работа холодильной машины характеризуется их холодопроизводительностью.

Что такое компрессорно-конденсаторный блок (ККБ)?

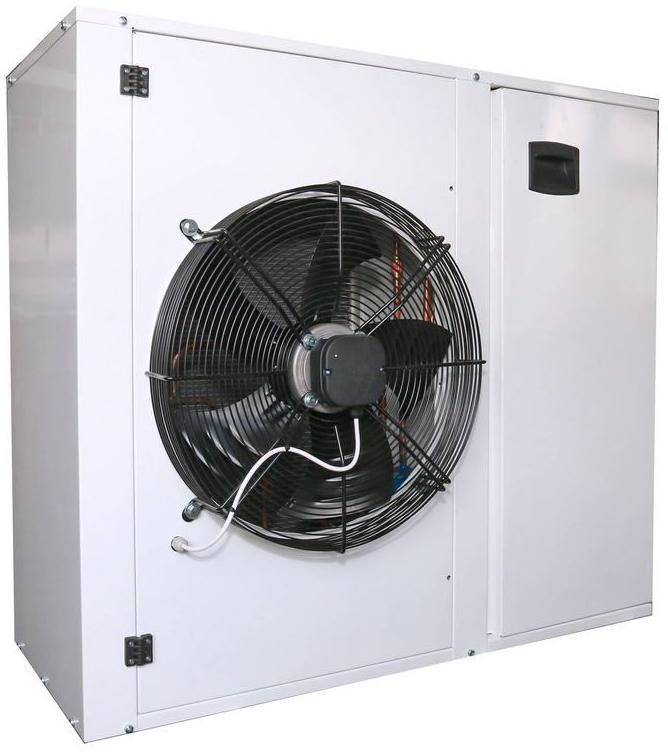

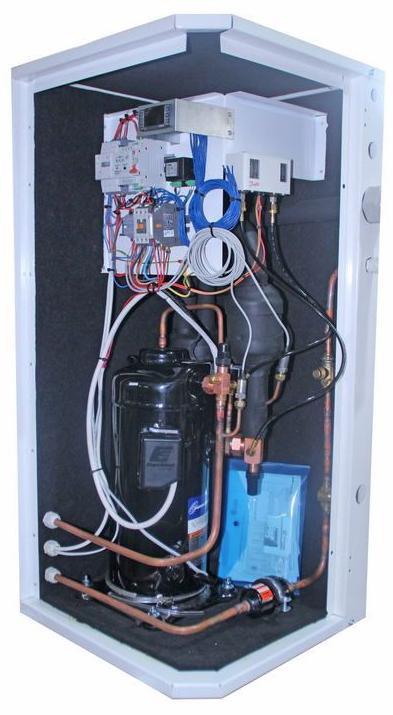

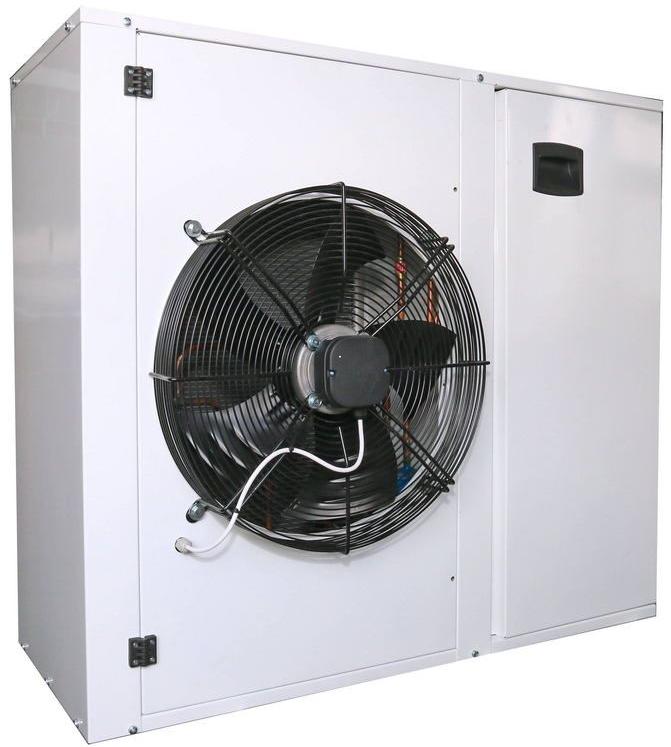

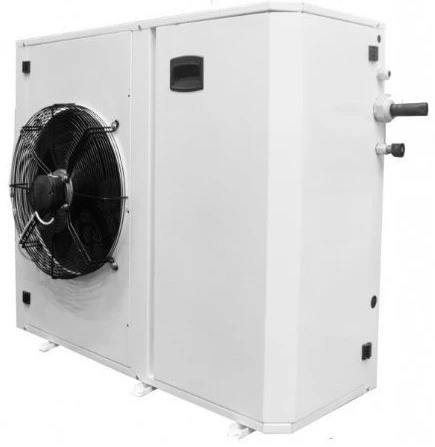

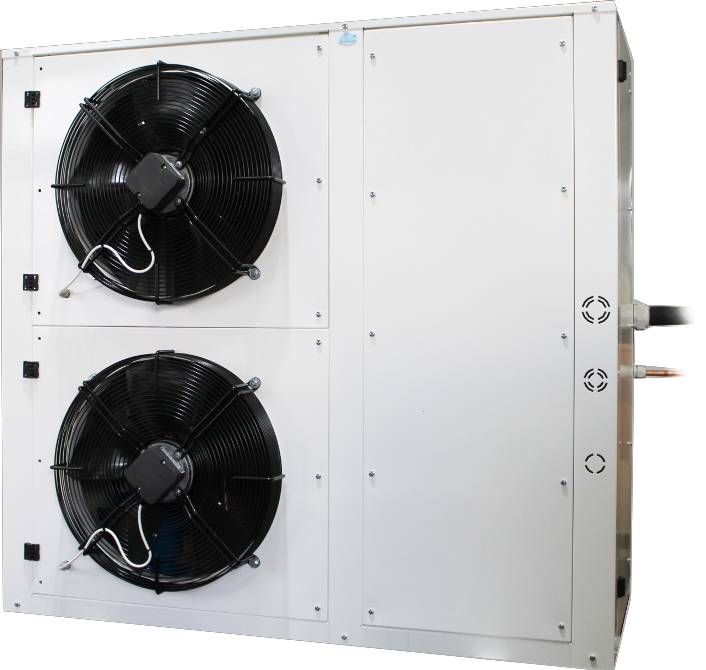

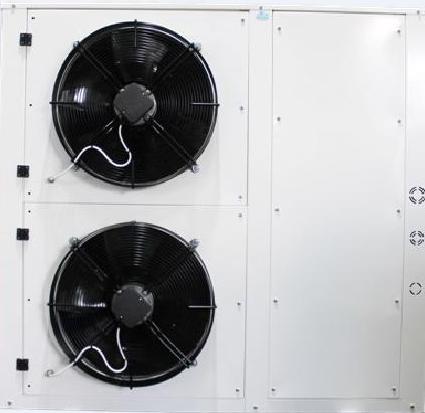

Компрессорно-конденсаторный блок (ККБ) — это составная часть холодильной установки, объединяющая в одном корпусе компрессор и конденсатор с вентилятором обдува. ККБ является «горячей» частью системы, отвечающей за сжатие паров хладагента и отвод тепла в окружающую среду. Внутри ККБ находятся:

• Компрессор — отсасывает пары хладагента из испарителя, сжимает их и нагнетает в конденсатор.
• Конденсатор — теплообменник, в котором горячие сжатые пары хладагента охлаждаются и конденсируются, переходя в жидкое состояние.
• Вентилятор обдува — обеспечивает интенсивный теплообмен конденсатора с окружающим воздухом.
• Ресивер (в некоторых моделях) — емкость для сбора жидкого хладагента.
• Фильтр-осушитель — удаляет влагу и механические примеси из хладагента.

ККБ соединяется с испарителем (воздухоохладителем), установленным внутри охлаждаемого объема, с помощью фреоновых магистралей. Такая система называется сплит-системой и позволяет размещать шумный и тепловыделяющий ККБ на расстоянии от охлаждаемого помещения.

Принцип работы холодильной установки на базе ККБ

Паровая компрессионная холодильная машина (наиболее распространенный тип) состоит из четырех основных узлов: испарителя, компрессора, конденсатора и регулирующего вентиля, соединенных между собой трубопроводами в замкнутую герметичную систему, в которой циркулирует хладагент.

Принцип действия:

1. Испарение (отбор тепла): В испарителе жидкий хладагент кипит при низком давлении, забирая тепло из охлаждаемого объекта. Образовавшиеся пары отсасываются компрессором.
2. Сжатие: Компрессор сжимает пары хладагента до высокого давления, повышая их температуру.
3. Конденсация (отвод тепла): В конденсаторе перегретые пары охлаждаются, конденсируются, отдавая тепло окружающей среде, и превращаются в жидкость.
4. Дросселирование: Регулирующий вентиль (ТРВ или капиллярная трубка) снижает давление жидкого хладагента, и он поступает в испаритель, где цикл повторяется.

Благодаря затрате энергии на привод компрессора, хладагент, циркулируя по системе и меняя свое агрегатное состояние, отбирает тепло от охлаждаемого объекта (Q₀) и передает его охлаждающей среде в конденсаторе (Qк).

Типы холодильных установок и ККБ

1. Одноступенчатые паровые компрессионные холодильные машины

Это наиболее распространенный тип установок, используемый в большинстве коммерческих и промышленных систем охлаждения. В них сжатие паров хладагента происходит в одной ступени (одном компрессоре). Такие машины эффективны при невысокой степени сжатия (до 7-8).

Области применения:

• Среднетемпературные и низкотемпературные холодильные камеры.
• Торговое холодильное оборудование.
• Кондиционеры и чиллеры.

2. Многоступенчатые паровые компрессионные холодильные машины

В тех случаях, когда должна быть достигнута сравнительно низкая температура, а также когда охлаждающая конденсатор среда имеет температуру выше 30°С, компрессор должен работать со значительной степенью сжатия. Высокая степень сжатия приводит к:

• Снижению производительности компрессора.
• Образованию нагара в цилиндрах из-за высокой температуры сжатия.
• Глубокому дросселированию жидкого хладагента.

Чтобы повысить экономичность холодильных машин, при степени сжатия, равной восьми и более, применяют двухступенчатое сжатие и двухступенчатое дросселирование. В двухступенчатой холодильной машине можно получить одну или две температуры испарения, что позволяет снабжать потребителей холодом двух параметров.

Цикл холодильной машины с двухступенчатым сжатием характеризуется последовательным сжатием паров в цилиндре низкого давления (ЦНД) и цилиндре высокого давления (ЦВД) с промежуточным охлаждением паров водой и за счет кипения хладагента.

Области применения двухступенчатых установок:

• Низкотемпературные холодильные камеры (до -40°С и ниже).
• Камеры шоковой заморозки.
• Промышленные морозильные установки.
• Производство льда.

3. По типу компрессора

ККБ могут комплектоваться компрессорами различных типов:

• Поршневые компрессоры — классический тип, надежный, ремонтопригодный, широкий диапазон мощностей.
• Спиральные (Scroll) компрессоры — низкий уровень шума и вибрации, высокая энергоэффективность.
• Винтовые компрессоры — высокая производительность, непрерывная работа, большой ресурс.

4. По типу охлаждения конденсатора

• С воздушным охлаждением — наиболее распространенный тип, прост в монтаже, не требует водоснабжения.
• С водяным охлаждением — используется в помещениях с высокой температурой окружающей среды или там, где требуется минимальное тепловыделение.

5. По исполнению

• ККБ открытого типа — все компоненты смонтированы на открытой раме.
• ККБ в кожухе — защищен от внешних воздействий, снижен уровень шума.
• ККБ для наружной установки — имеют повышенную степень защиты от атмосферных воздействий.

Где применяются холодильные установки и ККБ?

Холодильные установки на базе ККБ находят применение в самых разных отраслях:

• Пищевая промышленность — холодильные камеры, морозильные установки, шоковая заморозка.
• Торговля и ритейл — торговое холодильное оборудование (витрины, лари, шкафы).
• Складское хозяйство — холодильные склады, распределительные центры.
• Системы кондиционирования — чиллеры, центральные кондиционеры.
• Фармацевтика — хранение лекарственных препаратов, вакцин.
• Химическая промышленность — охлаждение реакторов и технологических процессов.
• Медицина — лабораторное и медицинское оборудование.

Как выбрать ККБ для холодильной установки?

При выборе компрессорно-конденсаторного блока важно учитывать несколько факторов:

• Необходимая холодопроизводительность — рассчитывается исходя из объема и температуры в камере.
• Температурный режим — для охлажденных продуктов нужен среднетемпературный ККБ, для замороженных — низкотемпературный.
• Тип компрессора — зависит от требуемой производительности и условий эксплуатации.
• Тип хладагента — ККБ должен быть совместим с используемым хладагентом.
• Место установки — внутри помещения или на улице, требования к уровню шума.
• Необходимость в дополнительных опциях — «зимний комплект» для работы при низких температурах, ресивер, маслоотделитель.

Почему стоит выбрать «Регион Холод»?

Компания «Регион Холод» предлагает широкий выбор компрессорно-конденсаторных блоков для холодильных установок любого типа. Наши преимущества:

• Широкий ассортимент — ККБ с поршневыми, спиральными и винтовыми компрессорами.
• Различная мощность — для камер любого объема.
• Оборудование ведущих производителей — надежность, качество и долговечность.
• Постоянное наличие на складах — адреса складов указаны на сайте.
• Оригинальные запасные части и расходные элементы — для гарантийного и постгарантийного обслуживания.
• Профессиональные консультации — наши специалисты помогут подобрать оптимальный ККБ под Ваши задачи.
• Удобные способы заказа — связаться по телефону, написать запрос на почту, оформить заказ на сайте или приехать в наш офис.

Заключение

Компрессорно-конденсаторный блок (ККБ) — это «сердце» любой холодильной установки. От правильного выбора ККБ зависит эффективность, надежность и долговечность всей системы охлаждения. Понимание принципов работы одноступенчатых и многоступенчатых холодильных машин позволяет выбрать оптимальное решение для конкретных задач — от небольшой камеры до крупного промышленного объекта. Компания «Регион Холод» предлагает широкий выбор ККБ для любых применений, а также профессиональные услуги по подбору, поставке и обслуживанию холодильного оборудования.
