Представьте себе огромный супермаркет, современный склад продуктов или фармацевтический центр. В центре этого пространства находятся охлаждаемые камеры, в которых день за днем поддерживается строго определенная температура. Но что заставляет эти камеры работать, откуда берется этот «запас» холода? Ответ кроется в устройстве, которое чаще всего находится далеко за пределами самой камеры — на улице, на кровле здания или в техническом помещении. Это — компрессорно-конденсаторный блок (ККБ), который по праву можно назвать выносным сердцем всей холодильной установки.
Что такое ККБ и его анатомия

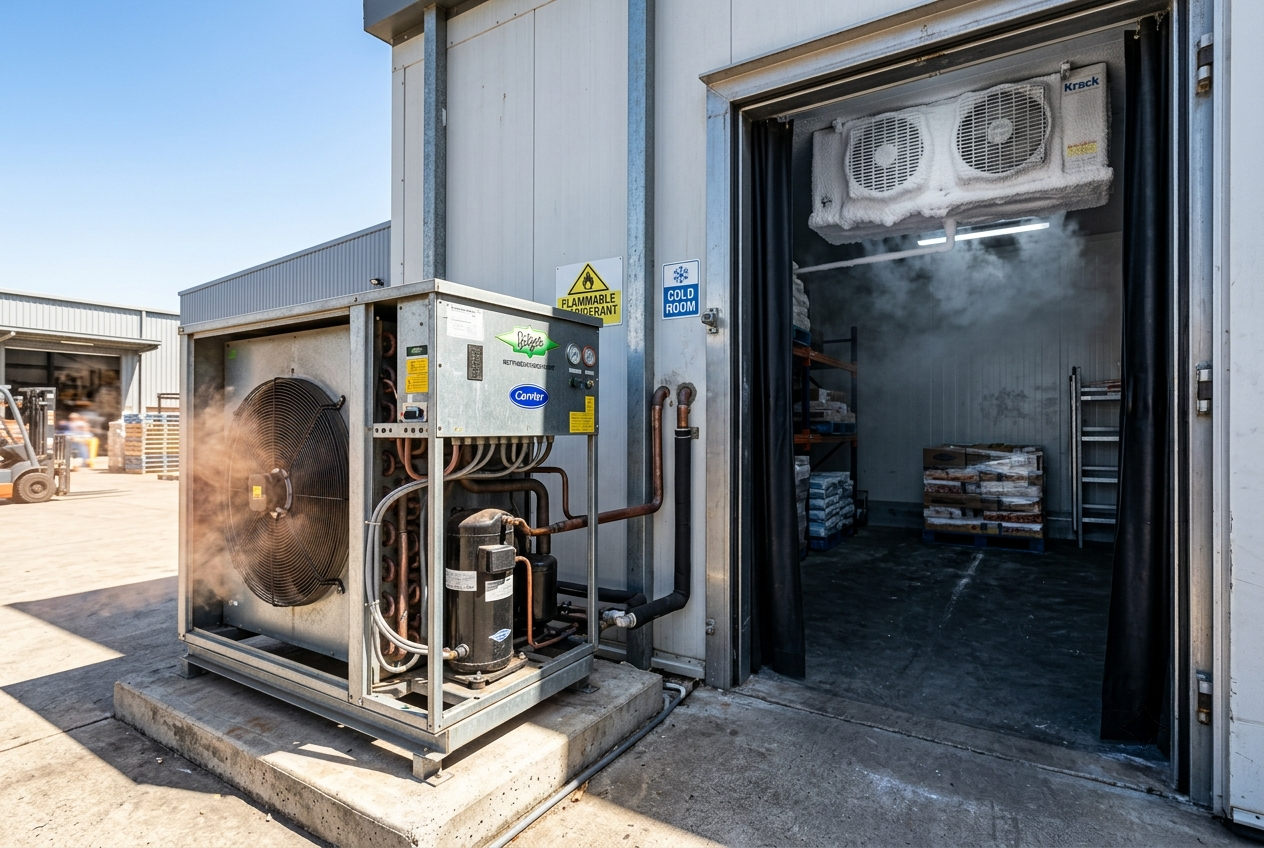

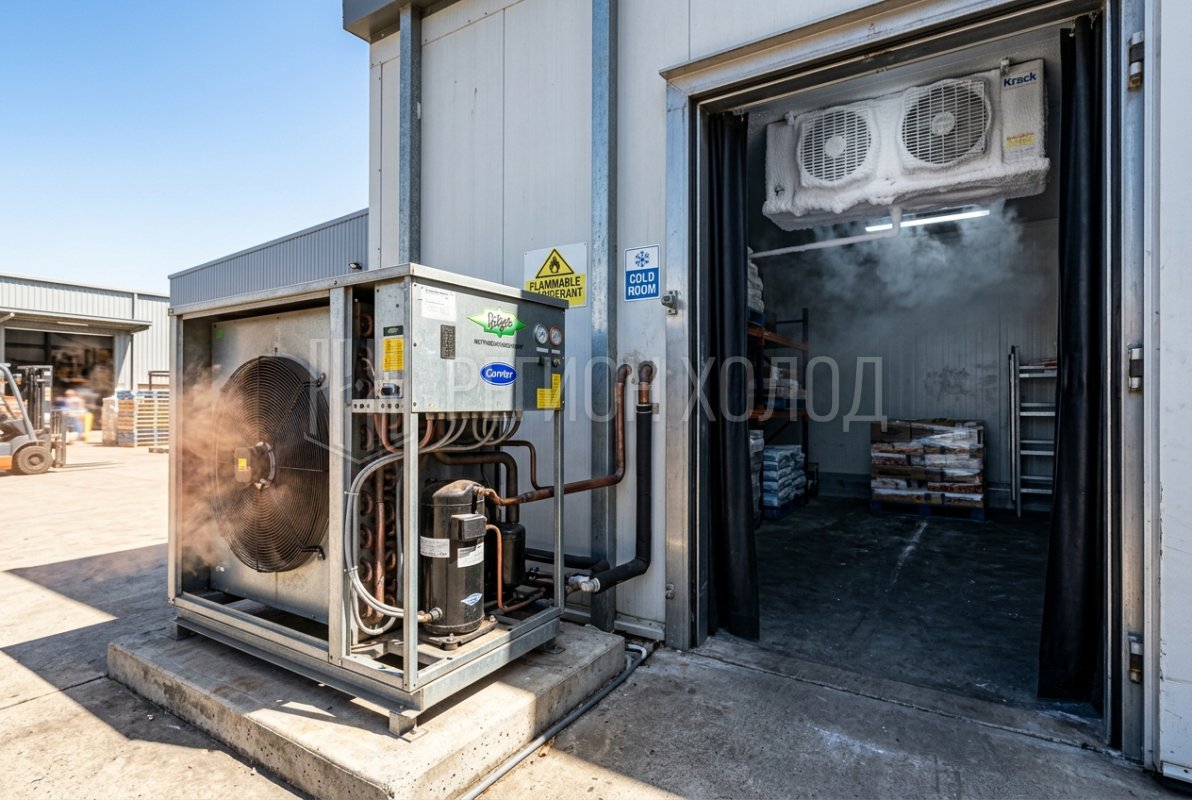

В отличие от бытового моноблочного холодильника, где все компоненты сжаты в одном корпусе, промышленные и коммерческие системы используют раздельную схему. Здесь холод вырабатывается снаружи и передается внутрь камеры по герметичным трубопроводам, заполненным хладагентом. По сути, ККБ — это мини-фабрика по производству жидкого хладагента низкой температуры, который затем поступает в испаритель (воздухоохладитель), установленный непосредственно в камере, и охлаждает воздух.

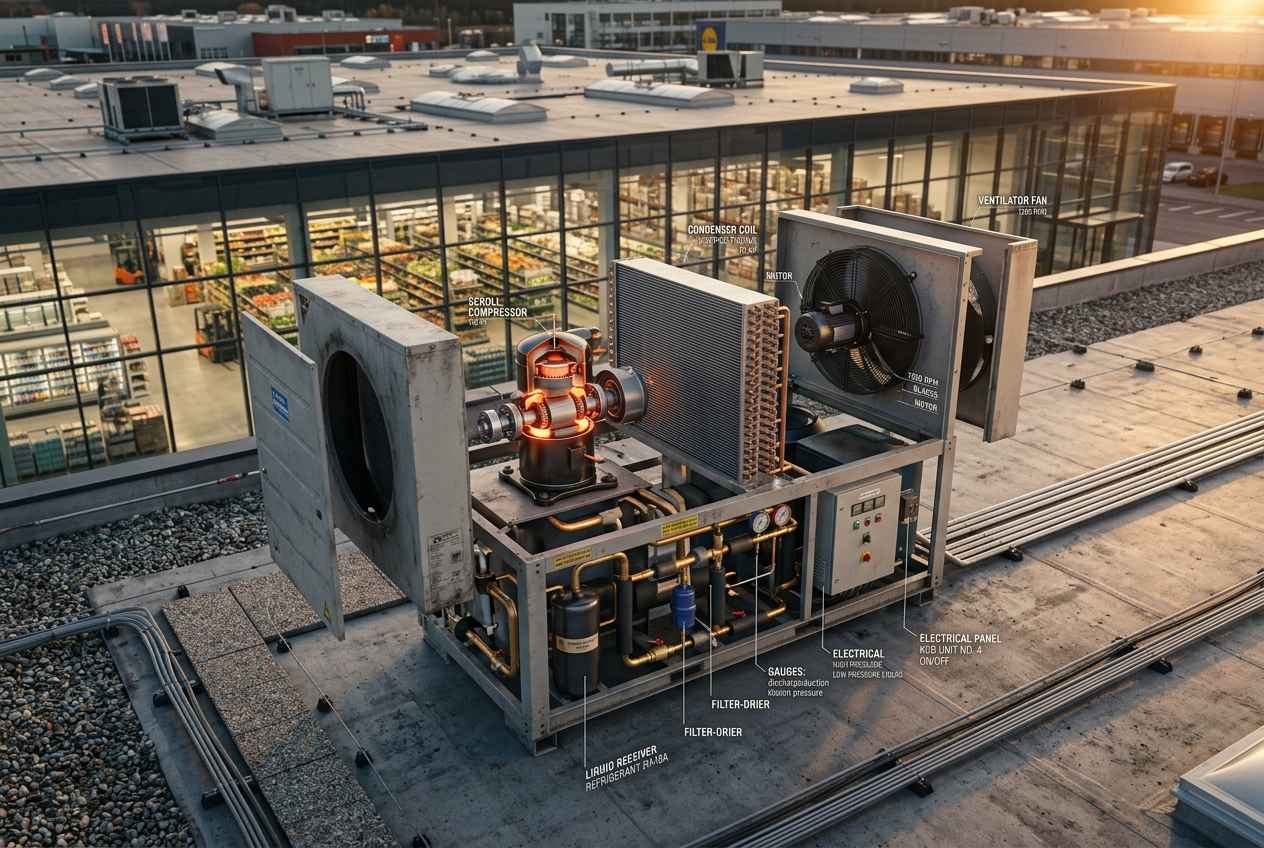

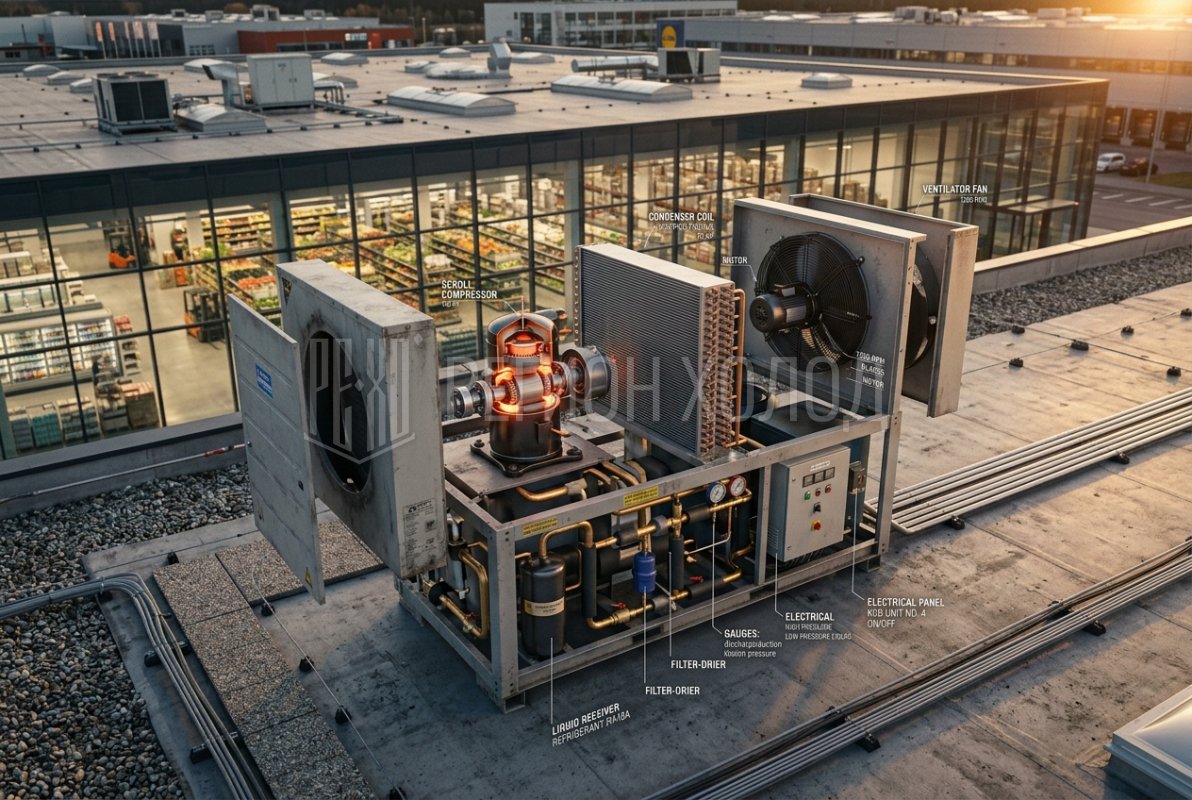

Конструктивно ККБ представляет собой прочный моноблок в оцинкованном корпусе с антикоррозионным покрытием, рассчитанном на круглогодичную уличную эксплуатацию. Внутри этого корпуса скрывается высокотехнологичная «начинка»:
- Компрессор — «мышца», создающая давление и перекачивающая хладагент по системе.
- Конденсатор — теплообменник, где горячий газообразный хладагент охлаждается наружным воздухом и превращается в жидкость.
- Вентилятор — обеспечивает интенсивный обдув конденсатора для эффективного сброса тепла в атмосферу.
- Блок автоматики — «мозг» системы, управляющий циклами работы и защищающий агрегат от аварий.
Однако современный качественный ККБ — это не просто набор этих базовых деталей. Для обеспечения стабильности и долговечности в суровых условиях (особенно в российских регионах с холодными зимами) в него добавляют жизненно важные узлы. Среди них — ресивер (емкость для сбора избытков жидкого хладагента при колебаниях нагрузки), фильтр-осушитель и смотровое стекло (очищают систему от влаги и позволяют визуально контролировать уровень фреона, вовремя замечая его нехватку), а также система регулировки давления конденсации, позволяющая блоку эффективно работать даже при экстремальных морозах до -30°C и ниже.
Принцип работы: Кровообращение холода
Взаимодействие ККБ и камеры подчиняется строгим законам термодинамики, и этот цикл напоминает круговорот крови в организме. Если ККБ — это сердце, то хладагент — его кровь. Цикл выглядит следующим образом:
- Нагнетание (систола): Компрессор ККБ засасывает газообразный хладагент из испарителя, находящегося в камере. Сжимая этот газ, он резко повышает его температуру и давление.
- Конденсация (выдох тепла): Нагретый до высоких температур газ поступает в конденсатор, где интенсивно обдувается уличным воздухом. Здесь происходит сброс накопленного тепла в атмосферу, газ остывает и конденсируется в жидкость.
- Подача (транспорт): Жидкий хладагент под высоким давлением направляется по жидкостной магистрали обратно в камеру — к испарителю.
- Охлаждение (вдох холода): Внутри камеры через терморегулирующий вентиль (ТРВ) хладагент резко расширяется, превращается в газ и активно поглощает тепло из окружающего воздуха. Именно за счет этого процесса камера охлаждается до заданной температуры.
Почему ККБ лучше для камеры: Ключевые преимущества
Разделение системы на внешний блок и внутренний испаритель дает владельцам бизнеса ряд неоспоримых преимуществ, которые напрямую влияют на сохранность товара и экономию пространства:
- Освобождение полезной площади. Самый громоздкий, шумный и тепловыделяющий агрегат выносится за пределы камеры, освобождая драгоценные кубометры для размещения продукции.
- Гибкость масштабирования. Системы на базе ККБ легко адаптируются под нужды предприятия. Один мощный многоконтурный блок может обслуживать несколько камер с разными температурными режимами, либо наоборот — несколько блоков могут работать на одну огромную камеру.
- Универсальность по температурам. ККБ классифицируются по температурному режиму работы: среднетемпературные (для камер охлаждения от 0 до +10°C), низкотемпературные (для морозильников до -25°C и ниже) и высокотемпературные (для систем кондиционирования).
Роль ККБ в торговом оборудовании и специфика применения
В камерах, витринах и прилавках ККБ работает в тесной связке с испарителем. Например, низкотемпературные блоки ведущих производителей, построенные на надежных компрессорах, специально разработаны для поддержания глубокой заморозки в торговых точках. Современные решения комплектуются энергоэффективными спиральными компрессорами и малошумными 4-полюсными вентиляторами, что обеспечивает мощный отвод тепла при минимальном уровне шума — это критически важно для объектов, расположенных вблизи жилых зон.
Важно отметить, что область применения ККБ не ограничивается лишь складами и магазинами. Они незаменимы в системах вентиляции и кондиционирования, где их подключают к приточным установкам для охлаждения воздуха, подаваемого в офисы и производственные цеха. Существуют даже специальные судовые ККБ для морских судов и газодобывающих платформ. Они отличаются усиленной сейсмостойкой конструкцией, устойчивостью к вибрации, крену и воздействию агрессивной морской среды, а их заявленный срок службы достигает 35 лет.
На что обратить внимание при выборе?
Чтобы ККБ стал надежным фундаментом вашего бизнеса, а не источником постоянных проблем, к его подбору нужно подходить инженерно грамотно. Для камеры критически важно правильно рассчитать мощность блока, исходя из объема помещения, целевого температурного режима и ожидаемой тепловой нагрузки (например, от частоты открывания дверей или закладки теплых продуктов).
Обратите внимание на тип блока: одноконтурные предназначены для одного испарителя, многоконтурные — для нескольких камер. Не менее важно учитывать климатическое исполнение. Если блок будет эксплуатироваться зимой, обязательно наличие опций для холодного времени года, таких как подогрев картера компрессора и регулировка скорости вентиляторов.
Помните: Правильно подобранный, смонтированный и обслуживаемый компрессорно-конденсаторный блок — это залог стабильного, экономичного и бесперебойного холода в вашей камере на долгие годы. Он не просто создает холод — он бережет ваши продукты и ваши финансы.
