Когда речь заходит об охлаждении воздуха, будь то в офисе, на производстве или в холодильной камере, ключевую роль играет устройство, которое специалисты называют испарителем. Воздухоохладитель — это не просто "коробка с холодом". Это сложный (или гениально простой) узел, чья задача — отнять тепло у окружающей среды. Однако важно понимать: под этим термином скрываются два принципиально разных типа оборудования, работающих на основе различных физических законов. Понимание этих различий — залог правильного выбора системы охлаждения.
В этой статье мы разберем оба типа воздухоохладителей, их внутреннее устройство и, самое главное, рассмотрим типовые схемы их установки — от вентиляционных каналов небоскребов до подземных шахт.
Часть 1. Как работает воздухоохладитель: два подхода к охлаждению
Работа любого охладителя основана на отборе тепла, но делается это двумя кардинально разными способами.

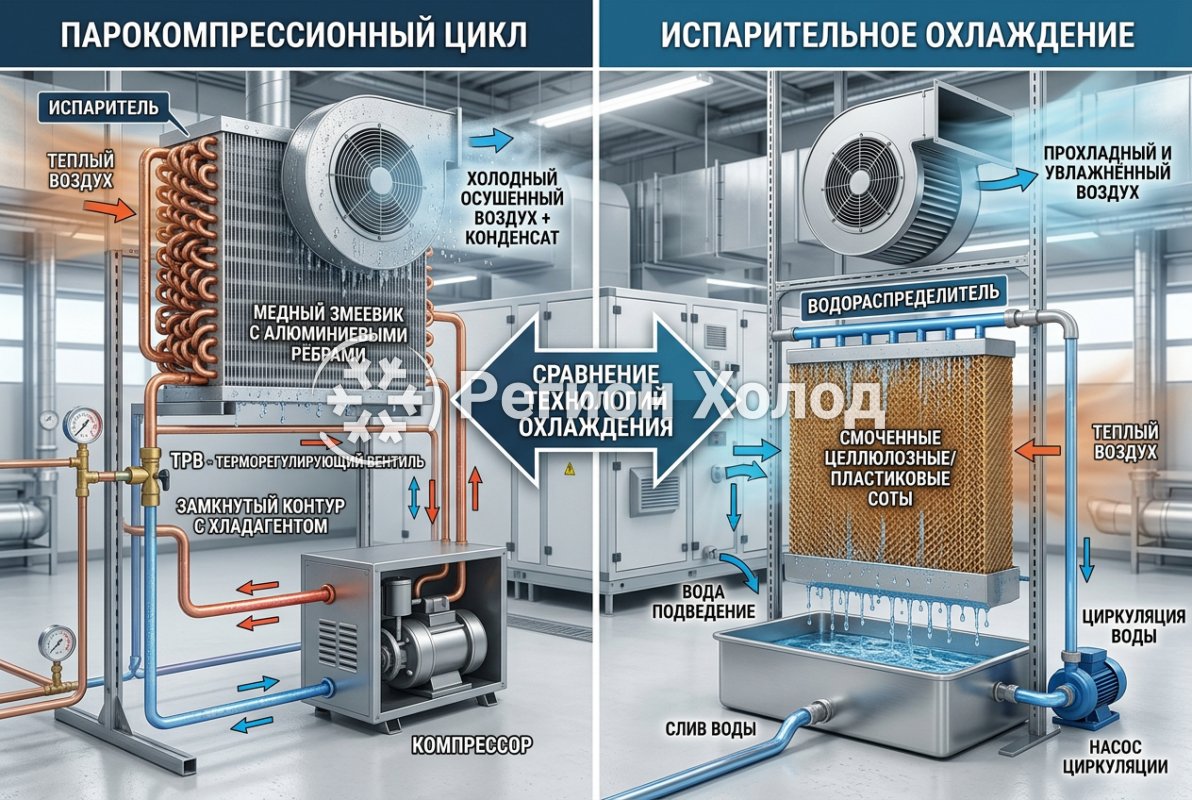

1.1. Парокомпрессионный цикл (Классические кондиционеры и холодильники)
Этот тип является основой холодильных машин. Здесь охлаждение достигается за счет изменения агрегатного состояния хладагента (фреона), циркулирующего в замкнутом контуре.
- Механизм работы: Жидкий хладагент под высоким давлением поступает через терморегулирующий вентиль (ТРВ) в змеевик испарителя. Внутри испарителя давление резко падает, и хладагент начинает кипеть и испаряться при очень низкой температуре.
- Ключевой эффект: Для перехода жидкости в газ требуется энергию (теплота), которую хладагент забирает у воздуха, продуваемого вентилятором через ребра теплообменника. В результате воздух охлаждается и осушается (выпадает конденсат), а хладагент превращается в пар и отправляется в компрессор.
- Важная деталь: Конструктивно испаритель представляет собой оребренную батарею (змеевик) из медных труб с алюминиевыми ребрами, увеличивающими площадь теплообмена. Этот метод дает глубокое охлаждение и не зависит от влажности наружного воздуха.
1.2. Прямое испарительное (адиабатическое) охлаждение
Это совершенно иной подход, который часто называют "естественным" или "экологичным". Здесь нет компрессора и хладагента, а охлаждение достигается за счет испарения обычной воды.
- Механизм работы: Сухой и теплый воздух засасывается вентилятором через специальные смоченные водой панели (соты из целлюлозы или пластика). Вода циркулирует по этим панелям с помощью насоса.
- Ключевой эффект: Для испарения воды требуется тепло, которое она забирает из самого воздуха. В результате температура потока падает, а воздух становится более влажным. Это экономичное решение для больших площадей.
- Ограничения: Эффективность этого метода критически зависит от влажности окружающего воздуха. В сухом климате он работает превосходно, но во влажную погоду его эффективность резко падает, так как воздух уже не может принять больше влаги.

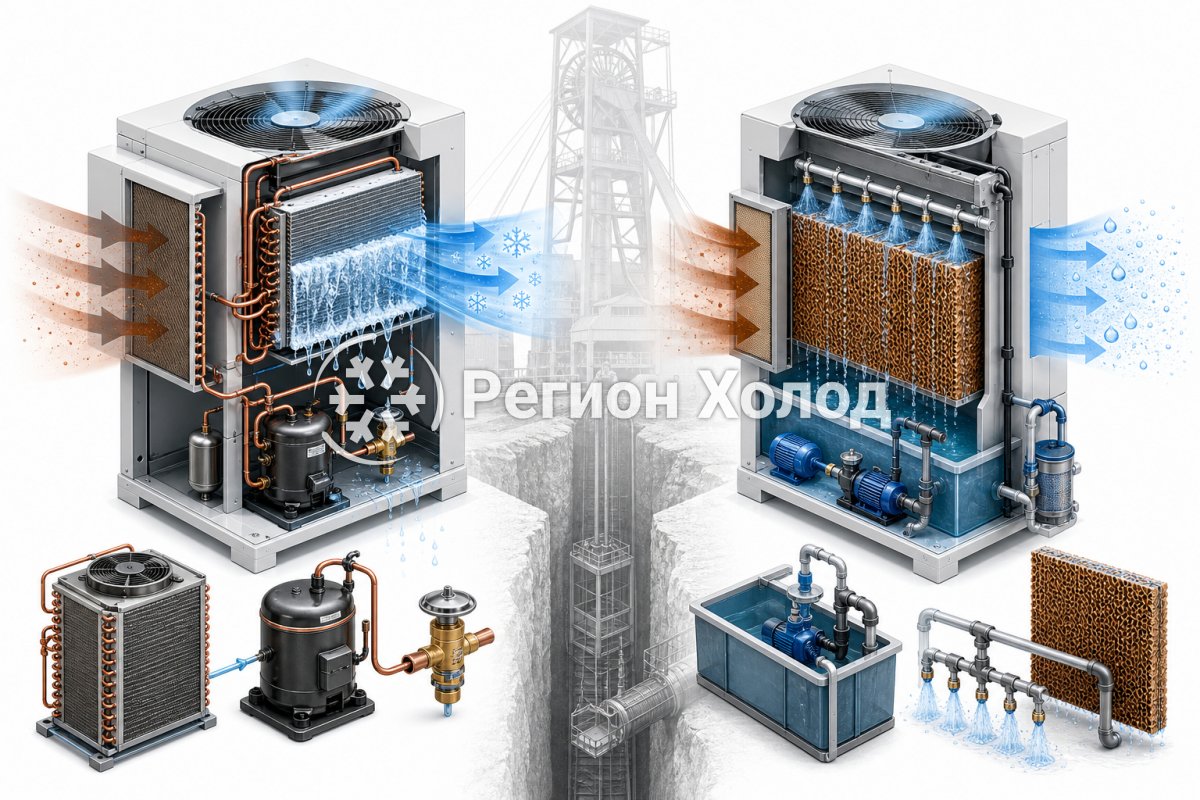

Часть 2. Где установлен воздухоохладитель: Типовые схемы применения
Место установки и способ монтажа напрямую зависят от типа охладителя и его задачи. Рассмотрим три основные сферы.
2.1. Бытовые и офисные системы (Внутренние блоки и каналы)
Здесь мы имеем дело исключительно с парокомпрессионными испарителями.
- Локальная установка: Это внутренний блок сплит-системы, который располагается внутри помещения. Он забирает воздух из комнаты, охлаждает его и выбрасывает обратно.
- Канальный монтаж (Duct Cooler): В центральных системах кондиционирования испаритель врезается непосредственно в прямоугольный или круглый воздуховод приточной вентиляции. Он располагается перед распределительными решетками и после вентилятора.
- Особенность: Такие блоки обязательно оснащаются поддоном для сбора конденсата (влаги, выпадающей из воздуха) и каплеотделителем, чтобы капли воды не заносились в помещение. Теплообменник должен быть легкодоступен для очистки.
2.2. Промышленные холодильные камеры и склады
В этой сфере воздухоохладители (часто называемые "испарителями") — это мощные агрегаты для поддержания низких температур, иногда значительно ниже нуля.
- Установка: Их монтируют на потолке или стенах холодильных камер. Воздух принудительно прогоняется через испаритель мощными вентиляторами, обеспечивая равномерное охлаждение всего объема.
- Особенность: Для таких систем критична автоматическая оттайка (дефрост), так как при низких температурах на ребрах активно намерзает иней, который блокирует теплообмен. Испарители для низких температур часто имеют оребрение с переменным шагом для предотвращения быстрого обмерзания.
2.3. Промышленные цеха, мастерские и фермы (Адиабатика)
Здесь, как правило, используются установки прямого испарительного охлаждения (воздушные кулеры, "мокрые" охладители).
- Наружная установка: Оборудование монтируется на крыше, стене или как отдельный блок снаружи здания. Оно забирает свежий наружный воздух, охлаждает его водой через мокрые панели и подает внутрь по системе воздуховодов.
- Важное условие: Для эффективной работы такой системы в помещении организуется принудительная вытяжка (открываются окна или включаются вытяжные вентиляторы). Это обеспечивает постоянный поток свежего прохладного воздуха и вытесняет отработанный влажный воздух.
- Мобильные решения: Существуют напольные мобильные кулеры на колесах для точечного охлаждения конкретных рабочих мест, а также навесные модели для обдува.
Часть 3. Ключевые особенности установки и выбора
Подводя итог обзору мест установки, стоит выделить несколько технических нюансов, влияющих на монтаж:
- Глубина охлаждения: Парокомпрессионные испарители могут охладить воздух почти до температуры кипения хладагента (иногда ниже 0°C), осушая его. Адиабатические кулеры охлаждают воздух лишь на несколько градусов (эффективность зависит от сухости воздуха), но делают это с минимальными затратами электроэнергии.
- Схемы для шахт: В горной промышленности применяются специфические решения: испарители могут стоять централизованно на поверхности (охлаждая весь подаваемый воздух) или локально на рабочих горизонтах.
- Управление: В системах с фреоном используется ТРВ, который регулирует подачу жидкости, предотвращая попадание жидкого хладагента в компрессор (гидроудар). В водяных кулерах управление сводится к контролю насоса и вентилятора.
Заключение. Воздухоохладитель — это не конкретное устройство, а целый класс оборудования, объединенный одной целью: отвести тепло от воздуха. Если вам нужна точная температура и осушение — выбирайте системы с компрессором и хладагентом (они работают независимо от погоды). Если же вы ищете экономичный способ освежить воздух в огромном цехе, а климат позволяет — присмотритесь к водяным испарительным установкам. Понимание того, где и как установлен воздухоохладитель, является основой для создания надежной и эффективной системы климат-контроля.
